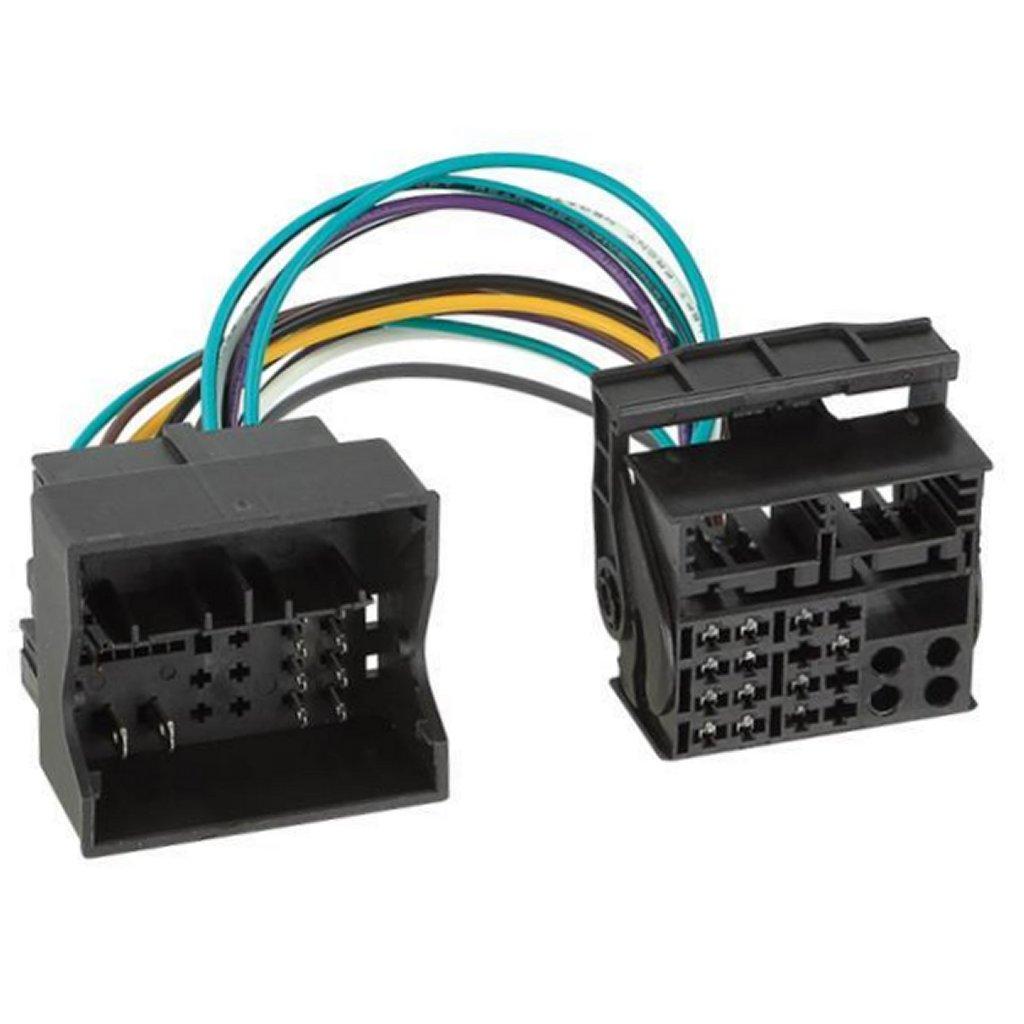

Fiche Fakra Autoradio AI97 compatible avec VW MIB - Nouveau Quadlock vers Standard Ancien Quadlock

La Fiche Fakra Autoradio AI97 compatible avec VW MIB - Nouveau Quadlock vers Standard Ancien Quadlock vous permettra de raccorder votre autoradio d'origine Volkswagen avec connecteur Fakra dans une véhicule munis du connecteur Fakra MIB.

Adaptateur pour Installation OEM ou Interface Compatible (VAG 52 Pin vers 40 Pin Quadlock)

Cet adaptateur permet d’installer un autoradio OEM adapté ou une interface spécifique avec un connecteur VAG 40 Pin Quadlock dans des véhicules équipés d’un connecteur VAG 52 Pin Quadlock et de la plateforme MIB PQ.

Caractéristiques :

• Connecteurs :
  • Entrée : 52 Pin Quadlock
  • Sortie : 40 Pin Quadlock
• Connexions :
  • Haut-parleurs et alimentation via CAN Bus.
  • Autres connexions non prises en charge directement.

Avant l'installation :

1. Vérifiez l'alimentation électrique du système d'antenne OEM :
   • Tension d’alimentation : +12V ou +8.5V.
2. Assurez-vous de la correspondance entre l’appareil OEM ou l’interface et les connexions du véhicule à l’aide du schéma de câblage du véhicule.

Attribution des broches :

Connecteur 40 Pin Quadlock :

• Connecteur A :

  • Pins 1 à 8 : Haut-parleurs avant/arrière.
  • Pin 9 : CAN High.
  • Pin 10 : CAN Low.
  • Pin 12 : Masse (GND).
  • Pin 15 : +12V courant continu.

• Connecteur C :

  • Pin 1 : Microphone - in.
  • Pin 7 : Microphone + in.

Connecteur 52 Pin Quadlock :

• Connecteur A :

  • Pins 1 à 8 : Haut-parleurs avant/arrière.
  • Pin 17 : Masse (GND).
  • Pin 18 : +12V courant continu.

• Connecteur B :

  • Pin 1 : Microphone + in.
  • Pin 6 : Vidéo caméra arrière +.
  • Pin 7 : Microphone - in.
  • Pin 12 : Vidéo caméra arrière -.

• Connecteur D :

  • Pin 6 : CAN High.
  • Pin 12 : CAN Low.

Applications possibles :

Pour autoradios OEM 40 Pin dans véhicules VAG 52 Pin avec plateforme MIB PQ :

• Modèles compatibles :
  RCD200, RCD210, RCD300, RCD310, RCD500, RCD510, RNS315, RNS510.

Pour interfaces et adaptateurs 40 Pin dans véhicules VAG 52 Pin avec plateforme MIB PQ :

• Interfaces SWC :
  • SWC Audi/Seat/Skoda/VW 40 Pin Quadlock – Réf : 42a-1324-001.
  • SWC VW 40 Pin Quadlock – Réf : 42xvw002.
• Infodapter :
  • VW 40 Pin Quadlock – Réf : 43uvw01.

Compatibilité véhicule :

• VW Beetle (16) : 06/2016 - 03/2018.
• VW Caddy IV (DU) : 06/2015 - 09/2020.
• VW Jetta (16) : 2015 - 2018.
• VW Sharan II (7N) : 07/2015 - 10/2021.
• VW T6 (7HC) : 07/2015 - 08/2019.
• VW Tiguan II (5N) : 05/2016 - 05/2021.

Instructions générales d’installation :

1. Les connexions et modifications doivent être réalisées exclusivement par un installateur spécialisé.
2. Vérifiez que les modifications n’affectent pas les garanties ou approbations du constructeur.
3. Avant toute connexion, contrôlez les correspondances avec le schéma de câblage du véhicule.
4. Toute modification est sous la responsabilité de l’utilisateur et sans garantie de fonctionnement.
5. Les modifications au faisceau de câbles préassemblé peuvent annuler la garantie du produit.
